LM…L/LME…L lineært bevegelseslager med dobbelt bred type

Dobbelbrede lineære bevegelseslagre, med sin lange lengdefordel, er mye brukt i en rekke bruksscenarier med høy presisjon og høy belastning, for eksempel presisjonsmaskinverktøydeler, høyhastighets tekstilmaskineri, matemballasjemaskiner, utskriftsutstyr, osv.

Få et tilbud

PREV：No previous article NEXT：No next article

produkt introduksjon
Parameter
Materialbeskrivelse
Kontakt oss

Produktfunksjoner

1 Kan arbeide lenge under oljefrie forhold.

2 Mer egnet for arbeidsforhold med lav hastighet og tung belastning, med god slitestyrke og ekstremt lav frikt.

3 Egnet for situasjoner hvor oljefilm er vanskelig å danne, som frem- og tilbakegående, roterende og intermitterende bevegelser.

4 Motstandsdyktig mot korrosjon og oksidasjon.

5 Vedlikeholdsfri og lang levetid.

Hvorfor velge oljefrie lagre

Reduser produksjonskostnadene

Det er ikke behov for oljetilførselsanordning, oljeinjeksjonshull eller olje groove-behandling, noe som i stor grad kan spare produksjonskostnader.

Reduser driftskostnadene

Det reduserer bruken av smøreolje betydelig, reduserer vedlikehold av utstyr, og unngår skjulte farer forårsaket av utilstrekkelig oljetilførsel, og reduserer effektivt driftskostnader.

Forkort designtiden

Den oljefrie designen forenkler produktstrukturen og sparer effektivt designtid. Vi er profesjonelle ODM Leverandører av LM…L/LME…L lineært bevegelseslager med dobbelt bred type

Bidrar til miljøvern

Det kreves ingen resirkulering av spillolje, noe som også er gunstig for miljøvernet.

Søknadsfelt

Høy temperatur

·Stålfabrikk

·Smelteovn

·Tørkeutstyr

· Bakeovn

· Varmekontroller

Vanntett

·Damport

·Vannpumpe

·Væskebryterstruktur

·Offshore strukturer

·Dokk- og siltmaskinutstyr

Kjemisk industri

· Kjemisk fabrikk

· Galvaniseringsutstyr

· Avløpsrenseutstyr

· Fargemaskineri

· Olje- og kjemisk raffineringsutstyr

Energi

·Vindkraft

·Ny energi

Skip

·Dekkskran

·Anker

·Lukedeksel

·Rorarm

·Løftemaskineri og løfteringutstyr

Bilproduksjon

·Stempelform

·Sveisestruktur

· Male- og tørkelinje

· Transportbånd av metall

·Maskinverktøy

Tung industri

· Maskiner for stålrørfabrikk

·Dekk- og papirfabrikker

·Kraftverk

· Tilkoblingsbryter for støpeinjeksjonsmaskineri

Konstruksjon, gruvedrift, lasting

·Blandere, kverner, pulveriseringsmaskiner

·Konstruksjons-maskineri

· Gruveutstyr

· Vevstangslagere

Bruer og heisskinner

·Brolager

·Bjelker, broer, hengebroer

· Kjernekraftreaktorer

·Damp-generator

Type	Beskrivelse	Materiale
		Ytre sylinder	Holder

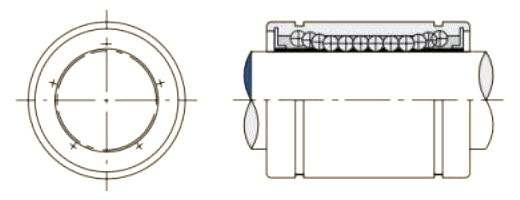

Standard Type	Utvendig sylinder av lukket type.	Stål	Stål
			Harpiks
Justerbar type	Denne typen har et spor i den ytre sylinderen. Denne utformingen tillater justering av klaring.	Stål	Stål
			Harpiks
Åpne Type	En kulekrets er fjernet for å la en åpningsåpning passe over skinnestøttene.	Stål	Stål
			Harpiks
Dobbelt bred type	Denne typen har to holdere i den ytre sylinderen. Denne strukturen er nyttig når momentbelastninger påføres glidebøssingen.	Stål	Stål
			Harpiks
Trykkende Ytre Race Type	Ytre løp presser på.	Stål	Harpiks
Slaglager	Utvendig sylinder av lukket type.	Stål	Aluminium

LM···LUU (harpiksholder)

Denne typen er en metrisk dimensjonsserie som er mye brukt i Asia og andre land.

Alle modeller kan utføres med nikkelbelagt i henhold til kundenes krav, med funksjon av rustsikker.

Nominell aksel diameter mm	LM···LUU	Ballkrets	Harpiksholder										Eksentrisitet μm	Grunnleggende belastningsvurdering		Vekt (g)
			dr		D		L		mm	B	W	D 1		Grunnleggende belastningsvurdering
			mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm	mm	mm		Dynamisk C N	Statisk Co N
3	LM3L	4	3	0 -9	7	0 -11	19	0 -200	—	—	—	—	12	138	210	3
4	LM4L	4	4		8		23		—	0 -200	—	—		176	254	4
5	LM5LUU	4	5		10		28		20.4	0 -200	1.1	9.6		265	412	8.4
6	LM6LUU	4	6	0 -10	12	0 -13	35	0 -300	27	0 -300	1.1	11.5	15	323	530	16
8	LM8LUU	4	8		15	0 -13	45		35		1.1	14.3		431	784	31
10	LM10LUU	4	10		19	0 -16	55		44		1.3	18		588	1100	62
12	LM12LUU	4	12		21		57		46		1.3	20		813	1.570	80
13	LM13LUU	4	13		23		61		46		1.3	22		813	1.570	90
16	LM16LUU	5	16		28		70		53		1.6	27		1230	2.350	145
20	LM20LUU	5	20	0 -12	32	0 -19	80		61		1.6	30.5	20	1400	2.740	180
25	LM25LUU	6	25		40		112	0 -400	82	0 -400	1.85	38		1.560	3.140	440
30	LM30LUU	6	30		45		123		89		1.85	43		2.490	5.490	480
35	LM35LUU	6	35		52	0 -22	135		99		2.1	49	25	2.650	6.270	795
40	LM40LUU	6	40	0 -15	60		151		121		2.1	57		3.430	8 040	1.170
50	LM50LUU	6	50	0 -20	80		192		148		2.6	76.5		6.080	15.900	3100
60	LM60LUU	6	60		90	0 -25	209		170		3.15	86.5	30	7550	20 000	3500
80	LM80LUU	6	80		120	0 -25	265		216		4.15	116	30	11.500	32 000	7.710

LME···LUU(harpiksholder)

Denne typen er en metrisk dimensjonsserie som vanligvis brukes i Europa.

Alle modeller kan utføres med nikkelbelagt i henhold til kundenes krav, med funksjon av rustsikker.

Nominell akseldiameter mm	LME···LUU	Ballkrets	Store dimensjoner og toleranse										Eksentrisitet μm	Grunnleggende belastningsgrad		Vekt (g)
			dr		D		L		B		W	D 1		Grunnleggende belastningsgrad
			mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm	W	D 1		Dynamisk C N	Statisk Co N
8	LME8LUU	4	8	9 -1	16	0 -9	46	0 - 300	33	0 -300	1.1	15.2	15	421	804	40
12	LME12LUU	4	12	9 -1	22	0 -11	61		45.8		1.3	21		813	1.570	80
16	LME16LUU	5	16	11 -1	26	0 -11	68		49.8		1.3	24.9		921	1.780	115
20	LME20LUU	5	20	11 -1	32	0 -13	80		61		1.6	30.5	17	1.370	2.740	180
25	LME25LUU	6	25	13 -2	40		112	0 -400	82	0 -400	1.85	38		1.570	3.140	430
30	LME30LUU	6	30	13 -2	47		123		1042		1.85	44.5		2500	5.490	615
40	LME40LUU	6	40	16 -4	62	0 -15	151		1212		2.15	59	20	3.430	8.040	1400
50	LME50LUU	6	50		75	0 -15	192		1552		2.65	72	20	6.080	15.900	2.320
60	LME60LUU	6	60		90	0 -20	209		170		3.15	86.5	25	7550	20 000	3.920
80	LME80LUU	6	80	19 -6	120	0 -20	265		216		4.15	116	30	11.500	32 000	7.710

LM···LGA (Retainer for høy temperatur)

Denne typen er en metrisk dimensjonsserie som er mye brukt i Asia og andre land.

Alle modeller kan utføres med nikkelbelagt i henhold til kundenes krav, med funksjon av rustsikker.

Nominell akseldiameter mm	LM···LGA	Ball krets	Store dimensjoner og toleranse
			dr		D		L
			mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm
5	LM5LGA	4	5	0 -9	10	0 -11	28	0 -200
6	LM6LGA	4	6	0 -10	12	0 -13	35	0 -300
8	LM8LGA	4	8		15	0 -13	45
10	LM10LGA	4	10		19	0 -16	55
12	LM12LGA	4	12		21		57
13	LM13LGA	4	13		23		61
16	LM16LGA	5	16		28		70
20	LM20LGA	5	20	0 -12	32	0 -19	80
25	LM25LGA	6	25		40		112	0 -400
30	LM30LGA	6	30		45		123
35	LM35LGA	6	35	0 -15	52	0 -22	135
40	LM40LGA	6	40		60		151
50	LM50LGA	6	50		80		192
60	LM60LGA	6	60	0 -20	90	0 -25	209
80	LM80LGA	6	80	0 -20	120	0 -25	265

Store dimensjoner og toleranse				Eksentrisitet mm	Grunnleggende belastningsgrad		Vekt (g)
mm	B	W mm	D 1 mm		Grunnleggende belastningsgrad
mm	Toleranse μm	W mm	D 1 mm		Dynamisk C N	Statisk Co N
20.4	0 -200	1.1	9.6	12	265	412	11.4
27	0 -300	1.1	11.5	15	323	530	18.6
35		1.1	14.3		431	784	35.6
44		1.3	18		588	1100	67
46		1.3	20		813	1.570	90.4
46		1.3	22		813	1.570	104
53		1-6	27		1230	2.350	179
61		1.6	30.5	20	1400	2.740	230
82	0 -400	1.85	38		1.560	3.140	564
89		1.85	43		2.490	5.490	632
99		2.1	49	25	2.650	6.270	993
121		2.1	57		3.430	8.040	1.460
148		2.6	76.5		6.080	15.900	3100
170		3.15	86.5	30	7550	20 000	3500
216		4.15	116	30	11.500	32 000	7,7103

Materialesammensetning og egenskaper
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Tetthet	8.0	8.9	7.8	8.9	8.0
Hardhet HB	>210	>70	>150	>95	>250
Strekkfasthet N/mm²	>750	>200	>600	>260	>800
Flyttestyrke N/mm²	>450	>90	>260	>150	>450
Forlengelse%	>12	>15	>10	>৪	>800
Koeffisient for lineær ekspansjon 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Begrense temperatur ℃	-40~300	-40~400	-40~400	-40~400	-40~150
Maks. Last N/mm²	100	60	50	70	120
Maks. Hastighet (Tørr) m/min	15	10	20	10	15
Maks.PV N/mm²*m/min	200	60	60	80	200
Komprimering av permanent deformasjon 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Stor etterspørsel med spesielle materialer er tilgjengelig.

Base Material Interchange
Materialkoder	Kina merkevarer GB1176-87	Internasjonal ISO 1338	Tyskland DIN	Japan JIS	Amerika ASTM(UNS)	England BS	Italia JM	Gjeldende betingelser
JDB støpt bronse	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Høy belastning, lav hastighet Vanlig brukt
JDB-1 Bronse	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mellomlast, lav hastighet Vanlig brukt
JDB-2 Bronse	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mellomlast, middels hastighet, Vanlig brukt
JDB-3 Bronse	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mellomlast, lav hastighet, Vanlig brukt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over høy belastning, lav hastighet, Høy belastning brukt

Solid smøremiddel
Smøremiddel	Egenskaper	Typisk bruk
SL1 Legg til grafitt	Utmerket motstand mot kjemikalier angrep og lav friksjon, temperaturgrense 400 ℃	Passer til generelle maskiner og under atmosfæren
SL4 PTFE tillegg	Laveste friksjon og god vannsmøring, temperaturgrense 300 ℃	Skip, hydraulisk turbin, gassturbin, etc.
