LMFP… L/LMKP… L/LMHP… L Dobbelt-bredposisjon-pilot flenset lineær bevegelseslager

LMFP… L/LMKP… L/LMHP… L -serien, en langstrakt variant av pilotflensede lineære bevegelseslagre, har en utvidet design som leverer en betydelig forstørret støtteflate. Denne bevisste forlengelsen forbedrer strukturell stabilitet ved å distribuere mekanisk stress over et bredere område, noe som muliggjør overlegen bærende kapasitet sammenlignet med standardmodeller.

Utfylt med deres flensede struktur med dobbelt bredt stillinger, tilbyr disse lagrene økt stivhet for sikker montering, og minimerer effektivt lateral avbøyning effektivt under drift. Denne kombinasjonen gjør dem ideelle for å støtte store arbeidsstykker og imøtekomme høyhastighetsbevegelser av maskinverktøyets arbeidsbenker eller lysbilder, der både tunge belastninger og presisjonsbevegelse er kritiske.

Den utvidede lengden bidrar også til vibrasjonsdemping under rask drift, og reduserer slitasje på komponenter mens du opprettholder jevn ytelse. Disse lagrene er egnet for forskjellige industrielle applikasjoner, fra kraftig produksjon til presisjonsbearbeiding, og sikrer jevn, friksjon-optimalisert bevegelse under krevende forhold, og styrker sin rolle som en pålitelig løsning i avanserte lineære bevegelsessystemer.

Få et tilbud

PREV：SCJ klaringsjustering av aluminiumsglideenheter (inkludert langs akselsporet)NEXT：LMF…L/LMK…L/LMH…L dobbeltbredt flenslager med lineær bevegelse

produkt introduksjon
Parameter
Materialbeskrivelse
Kontakt oss

Produktfunksjoner

1 Kan arbeide lenge under oljefrie forhold.

2 Mer egnet for arbeidsforhold med lav hastighet og tung belastning, med god slitestyrke og ekstremt lav frikt.

3 Egnet for situasjoner hvor oljefilm er vanskelig å danne, som frem- og tilbakegående, roterende og intermitterende bevegelser.

4 Motstandsdyktig mot korrosjon og oksidasjon.

5 Vedlikeholdsfri og lang levetid.

Hvorfor velge oljefrie lagre

Reduser produksjonskostnadene

Det er ikke behov for oljetilførselsanordning, oljeinjeksjonshull eller olje groove-behandling, noe som i stor grad kan spare produksjonskostnader.

Reduser driftskostnadene

Det reduserer bruken av smøreolje betydelig, reduserer vedlikehold av utstyr, og unngår skjulte farer forårsaket av utilstrekkelig oljetilførsel, og reduserer effektivt driftskostnader.

Forkort designtiden

Den oljefrie designen forenkler produktstrukturen og sparer effektivt designtid. Vi er profesjonelle ODM Leverandører av LMFP… L/LMKP… L/LMHP… L Dobbelt-bredposisjon-pilot flenset lineær bevegelseslager

Bidrar til miljøvern

Det kreves ingen resirkulering av spillolje, noe som også er gunstig for miljøvernet.

Søknadsfelt

Høy temperatur

·Stålfabrikk

·Smelteovn

·Tørkeutstyr

· Bakeovn

· Varmekontroller

Vanntett

·Damport

·Vannpumpe

·Væskebryterstruktur

·Offshore strukturer

·Dokk- og siltmaskinutstyr

Kjemisk industri

· Kjemisk fabrikk

· Galvaniseringsutstyr

· Avløpsrenseutstyr

· Fargemaskineri

· Olje- og kjemisk raffineringsutstyr

Energi

·Vindkraft

·Ny energi

Skip

·Dekkskran

·Anker

·Lukedeksel

·Rorarm

·Løftemaskineri og løfteringutstyr

Bilproduksjon

·Stempelform

·Sveisestruktur

· Male- og tørkelinje

· Transportbånd av metall

·Maskinverktøy

Tung industri

· Maskiner for stålrørfabrikk

·Dekk- og papirfabrikker

·Kraftverk

· Tilkoblingsbryter for støpeinjeksjonsmaskineri

Konstruksjon, gruvedrift, lasting

·Blandere, kverner, pulveriseringsmaskiner

·Konstruksjons-maskineri

· Gruveutstyr

· Vevstangslagere

Bruer og heisskinner

·Brolager

·Bjelker, broer, hengebroer

· Kjernekraftreaktorer

·Damp-generator

LMF (K) P ··· Luu (harpiksholder)

Denne typen er en metrisk dimensjonsserie som er mye brukt i ENsia og andre land.

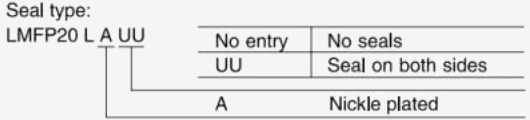

ENlle modeller kan gjøres med nikkelbelagt i henhold til kundenes krav, med funksjon av rust-sikret.


LMFP ··· Luu	LMKP ··· Luu

Nominell aksel diameter mm	LMFP ··· Luu	Vekt (g)	LMKP ··· Luu	Vekt (g)	Store dimensjoner og toleranse
					dr		D		L
					mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm
6	Lmfp6luu	31	Lmkp6luu	25	6	0 -10	12	0 -13	35	± 300
8	Lmfp8luu	51	Lmkp8luu	43	8		15		45
10	LMFP10LUU	98	LMKP10LUU	78	10		19		55
12	LMFP12LUU	110	Lmkp12luu	90	12		21	0 -16	57	0 -300
13	LMFP13LUU	130	Lmkp13luu	108	13		23		61
16	LMFP16LUU	190	Lmkp16luu	165	16		28		70
20	LMFP20LUU	260	Lmkp20luu	225	20	0 -12	32	0 -19	80
25	LMFP25LUU	540	Lmkp25luu	500	25		40		112	0 -400
30	LMFP30LUU	680	LMKP30LUU	590	30		45		123
35	Lmfp35luu	1.020	Lmkp35luu	930	35	0 -15	52	0 -22	135
40	LMFP40LUU	1.570	Lmkp40luu	1.380	40		60		151
50	LMFP50LUU	3.600	LMKP50LUU	3.400	50		80		192
60	LMFP60LUU	4.500	Lmkp60luu	4.060	60	0 -20	90	0 -25	209

Store dimensjoner og toleranse								Eksentrisitet μm	Kvadens μm	Grunnleggende belastningsvurdering
Flens										Grunnleggende belastningsvurdering
jeg mm	Df mm	K mm	t mm	DP mm	X mm	Y mm	Z mm			Dynamisk C n	Statisk Co n
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1100
6	42	32	6	32	4.5	7.5	4.1			813	1.570
6	43	34	6	33	4.5	7.5	4.1			813	1.570
6	48	37	6	38	4.5	7.5	4.1			1.230	2.350
8	54	42	8	43	5.5	9	5.1	20	20	1400	2.740
8	62	50	8	51	5.5	9	5.1			1.560	3.140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
13	96	75	13	78	9	14	8.1			3.430	8.040
13	116	92	13	98	9	14	8.1			6.080	15 900
18	134	106	18	112	11	17	11.1	30	30	7.550	20 000

LMF (K) P ··· LGA (høye temperaturresistent holder)

Denne typen er en metrisk dimensjonsserie som er mye brukt i Asia og andre land.

Alle modeller kan gjøres med nikkelbelagt i henhold til kundenes krav, med funksjon av rust-sikret.


LMFP ··· LGA		LMKP ··· LGA

Nominell aksel diameter mm	LMFP ··· LGA	Vekt (g)	LMKP ··· LGA	Vekt (g)	Store dimensjoner og toleranse
					dr		D		L
					mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm
6	Lmfp6lga	33.6	Lmkp6lga	27.6	6	0 -10	12	0 -10	35	± 300
8	Lmfp8lga	55.6	Lmkp8lga	47.6	8		15		45
10	LMFP10LGA	103	Lmkp10lga	83	10		19		55
12	LMFP12LGA	120.4	Lmkp12lga	100.4	12		21	0 -16	57	0 -300
13	Lmfp13lga	144	Lmkp13lga	122	13		23		61
16	LMFP16lga	224	Lmkp16lga	199	16		28		70
20	LMFP20LGA	310	LMKP20LGA	275	20	0 -12	32	0 -19	80
25	LMFP25lga	664	Lmkp25lga	624	25		40		112	0 -400
30	LMFP30LGA	832	Lmkp30lga	742	30		45		123
35	Lmfp35lga	1.218	Lmkp35lga	1.128	35	0 -15	52	0 -22	135
40	LMFP40LGA	1.860	Lmkp40lga	1.670	40		60		151
50	LMFP50LGA	3.600	LMKP50LGA	3.400	50		80		192
60	Lmfp60lga	4.500	Lmkp60lga	4.060	60	-Så	90	-25	209

Store dimensjoner og toleranse								Eksentrisitet μm	Kvadens μm	Grunnleggende belastningsvurdering
Flens										Grunnleggende belastningsvurdering
jeg mm	Df mm	K mm	t mm	DP mm	X mm	Y mm	Z mm			Dynamisk C n	Statisk Co n
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1100
6	42	32	6	32	4.5	7.5	4.1			813	1.570
6	43	34	6	33	4.5	7.5	4.1			813	1.570
6	48	37	6	38	4.5	7.5	4.1			1.230	2.350
8	54	42	8	43	5.5	9	5.1	20	20	1400	2.740
8	62	50	8	51	5.5	9	5.1			1.560	3.140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
13	96	75	13	78	9	14	8.1			3.430	8.040
13	116	92	13	98	9	14	8.1			6.080	15 900
18	134	106	18	112	11	17	11.1	30	30	7.550	20 000

LMHP ··· Luu harpiksholder)

Denne typen er en metrisk dimensjonsserie som er mye brukt i Asia og andre land.

Alle modeller kan gjøres med nikkelbelagt i henhold til kundenes krav, med funksjon av rust-sikret.

Nominell aksel diameter mm	LMHP ··· Luu	Vekt (g)	Store dimensjoner og toleranse
			dr		D		L
			mm	Toleranse MM μm	mm	Toleranse μm	mm	Toleranse μm
6	Lmhp6luu	28	6	0 -10	12	0 -13	35	± 300
8	Lmhp8luu	47	8		15	0 -13	45
10	LMHP10LUU	90	10		19	0 -16	55
12	LMHP12LUU	102	12		21		57	0 -300
13	LMHP13LUU	123	13		23		61
16	LMHP16LUU	182	16		28		70
20	LMHP20LUU	247	20	0 -12	32	0 -19	80
25	LMHP25LUU	525	25		40		112	0 -400
30	LMHP30LUU	645	30		45		123
35	Lmhp35luu	950	35	0 -15	52	0 -22	135
40	LMHP40LUU	1.450	40	0 -15	60	0 -22	151
50	LMHP50LUU	3.437	50		80		192

Store dimensjoner og toleranse									Eksentrisitet μm	Kvadens μm	Grunnleggende belastningsvurdering
Flens											Grunnleggende belastningsvurdering
jeg mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisk C n	Statisk Co n
5	28	18	5	20	-	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	-	4.5	7.5	4.1			588	1100
6	42	27	6	32	一	4.5	7.5	4.1			813	1.570
6	43	29	6	33	一	4.5	7.5	4.1			813	1.570
6	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
8	54	38	8	36	24	5.5	9	5.1	20	20	1400	2.740
8	62	46	8	40	32	5.5	9	5.1			1.560	3.140
10	74	51	10	49	35	6.6	11	6.1			2.490	5.490
10	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
13	96	66	13	64	45	9	14	8.1	25	25	3.430	8.040
13	116	86	13	80	56	9	14	8.1			6.080	15 900

LMHP ··· LGA (høye temperaturresistent holder)

Denne typen er en metrisk dimensjonsserie som er mye brukt i Asia og andre land.

Alle modeller kan gjøres med nikkelbelagt i henhold til kundenes krav, med funksjon av rust-sikret.


LMHP ··· LGA

Nominell aksel diameter mm	LMHP ··· LGA	Vekt (g)	Store dimensjoner og toleranse
			dr		D		L
			mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm
6	LMHP6lga	30.6	6	0 -10	12	0 -13	35	± 300
8	LMHP8lga	51.6	8		15		45
10	LMHP10LGA	95	10		19		55
12	LMHP12LGA	112.4	12		21	0 -16	57	0 -300
13	LMHP13lga	137	13		23		61
16	LMHP16lga	216	16		28		70
20	LMHP20LGA	297	20	0 -12	32	0 -19	80
25	LMHP25lga	649	25		40		112	0 -400
30	LMHP30LGA	797	30		45		123
35	Lmhp35lga	1.148	35	0 -15	52	0 -22	135
40	LMHP40lga	1.740	40		60		151
50	LMHP50LGA	3.437	50		80		192

Store dimensjoner og toleranse									Eksentrisitet μm	Kvadens μm	Grunnleggende belastningsvurdering
Flens											Grunnleggende belastningsvurdering
jeg mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisk C n	Statisk co n
5	28	18	5	20	-	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	-	4.5	7.5	4.1			588	1100
6	42	27	6	32	一	4.5	7.5	4.1			813	1.570
6	43	29	6	33	一	4.5	7.5	4.1			813	1.570
6	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
8	54	38	8	36	24	5.5	9	5.1	20	20	1400	2.740
8	62	46	8	40	32	5.5	9	5.1			1.560	3.140
10	74	51	10	49	35	6.6	11	6.1			2.490	5.490
10	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
13	96	66	13	64	45	9	14	8.1	25	25	3.430	8.040
13	116	86	13	80	56	9	14	8.1			6.080	15 900

LMF (K) M ··· Luu (harpiksholder)

Denne typen er en metrisk dimensjonsserie som er mye brukt i Asia og andre land.

Alle modeller kan gjøres med nikkelbelagt i henhold til kundenes krav, med funksjon av rust-sikret.


LMFM ··· Luu	LMKM ··· Luu

Nominell aksel diameter mm	LMFM ··· Luu	Vekt (g)	LMKM ··· Luu	Vekt (g)	Store dimensjoner og toleranse
					dr		D		L
					mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm
6	Lmfm6luu	31	Lmkm6luu	25	6	0 -10	12	0 -13	35	± 300
8	Lmfm8luu	51	Lmkm8luu	43	8		15		45
10	LMFM10LUU	98	LMKM10LUU	78	10		19		55
12	LMFM12LUU	110	LMKM12LUU	90	12		21	0 -16	57	0 -300
13	LMFM13LUU	130	LMKM13LUU	108	13		23		61
16	LMFM16LUU	190	LMKM16LUU	165	16		28		70
20	LMFM20LUU	260	LMKM20LUU	225	20	0 -12	32	0 -19	80
25	LMFM25LUU	540	LMKM25LUU	500	25		40		112	0 -400
30	LMFM30LUU	680	LMKM30LUU	590	30		45		123
35	LMFM35LUU	1.020	LMKM35LUU	930	35	0 -15	52	0 -22	135
40	LMFM40LUU	1.570	LMKM40LUU	1.380	40	0 -15	60		151
50	LMFM50LUU	3.600	LMKM50LUU	3.400	50	0 -20	80		192
60	LMFM60LUU	4.500	LMKM60LUU	4.060	60	0 -20	90	0 -25	209

Store dimensjoner og toleranse								Eksentrisitet μm	Kvadens μm	Grunnleggende belastningsvurdering
Flens										Grunnleggende belastningsvurdering
jeg mm	Df mm	K mm	t mm	DP mm	X mm	Y mm	Z mm			Dynamisk C n	Statisk Co n
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1100
25.5	42	32	6	32	4.5	7.5	4.1			813	1.570
27.5	43	34	6	33	4.5	7.5	4.1			813	1.570
32	48	37	6	38	4.5	7.5	4.1			1.230	2.350
36	54	42	8	43	5.5	9	5.1	20	20	1400	2.740
52	62	50	8	51	5.5	9	5.1			1.560	3.140
56.5	74	58	10	60	6.6	11	6.1			2.490	5.490
62.5	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
69	96	75	13	78	9	14	8.1			3.430	8.040
89.5	116	92	13	98	9	14	8.1			6.080	15 900
95.5	134	106	18	112	11	17	11.1	30	30	7.550	20.000

Materialesammensetning og egenskaper
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Tetthet	8.0	8.9	7.8	8.9	8.0
Hardhet HB	>210	>70	>150	>95	>250
Strekkfasthet N/mm²	>750	>200	>600	>260	>800
Flyttestyrke N/mm²	>450	>90	>260	>150	>450
Forlengelse%	>12	>15	>10	>৪	>800
Koeffisient for lineær ekspansjon 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Begrense temperatur ℃	-40~300	-40~400	-40~400	-40~400	-40~150
Maks. Last N/mm²	100	60	50	70	120
Maks. Hastighet (Tørr) m/min	15	10	20	10	15
Maks.PV N/mm²*m/min	200	60	60	80	200
Komprimering av permanent deformasjon 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Stor etterspørsel med spesielle materialer er tilgjengelig.

Base Material Interchange
Materialkoder	Kina merkevarer GB1176-87	Internasjonal ISO 1338	Tyskland DIN	Japan JIS	Amerika ASTM(UNS)	England BS	Italia JM	Gjeldende betingelser
JDB støpt bronse	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Høy belastning, lav hastighet Vanlig brukt
JDB-1 Bronse	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mellomlast, lav hastighet Vanlig brukt
JDB-2 Bronse	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mellomlast, middels hastighet, Vanlig brukt
JDB-3 Bronse	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mellomlast, lav hastighet, Vanlig brukt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over høy belastning, lav hastighet, Høy belastning brukt

Solid smøremiddel
Smøremiddel	Egenskaper	Typisk bruk
SL1 Legg til grafitt	Utmerket motstand mot kjemikalier angrep og lav friksjon, temperaturgrense 400 ℃	Passer til generelle maskiner og under atmosfæren
SL4 PTFE tillegg	Laveste friksjon og god vannsmøring, temperaturgrense 300 ℃	Skip, hydraulisk turbin, gassturbin, etc.

SUBMIT

Om oss

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. tidligere kjent som Jiashan Mingxu Precision Machinery Factory, ble grunnlagt i 2011. Selskapet er lokalisert i innlandet til Yangtze River Delta Integrated Development Demonstration Zone, med beliggenhet og praktisk transport. Med mer enn ti års produksjons- og FoU-erfaring har selskapet vært dypt involvert i utvikling og produksjon av solide smørelager, skateboards, glidebaner og glidere. ODM Leverandører og selskap av JFB skulderbussing flens grafitt innlagt selvsmørende lager i Kina. Produktproduksjonen tar i bruk moderne automasjonsutstyr, implementerer strengt ISO2000 kvalitetsstyringssystemstandarden, og hovedprosessene behandles av høypresisjons CNC-maskiner. Selskapets hovedprodukter dekker en serie produkter som JDB solide innlagte selvsmørende lagre, stål-kobber sintrede lagre, SF-1 selvsmørende lagre, SF-2 grense selvsmørende lagre og FB090 kobber lagre. Mye brukt i bilindustrien, anleggsmaskiner, metallurgisk utstyr, gruvemaskiner, sprøytestøping, mugg, tekstil, trykking og mange andre maskineri produksjonsfelt; Til nå har selskapets produkter spredt seg over hele Kina og eksportert til mange fremmede land, og er dypt anerkjent og elsket av innenlandske og utenlandske kunder. Mingxu Machinery følger tjenesteprinsippet om "kvalitetsorientert service av høy kvalitet", og streber etter å gi kundene profesjonelle produkter og tjenester. Supply Engros MXB-JFB Skulderbussing Flens Grafitt innlagt selvsmørende lager. Selskapet vil fortsette å introdusere talenter, forbedre styringsmekanismen, integriteten, utviklingen, innovasjonen og strebe etter å bygge en merkevare i verdensklasse.
