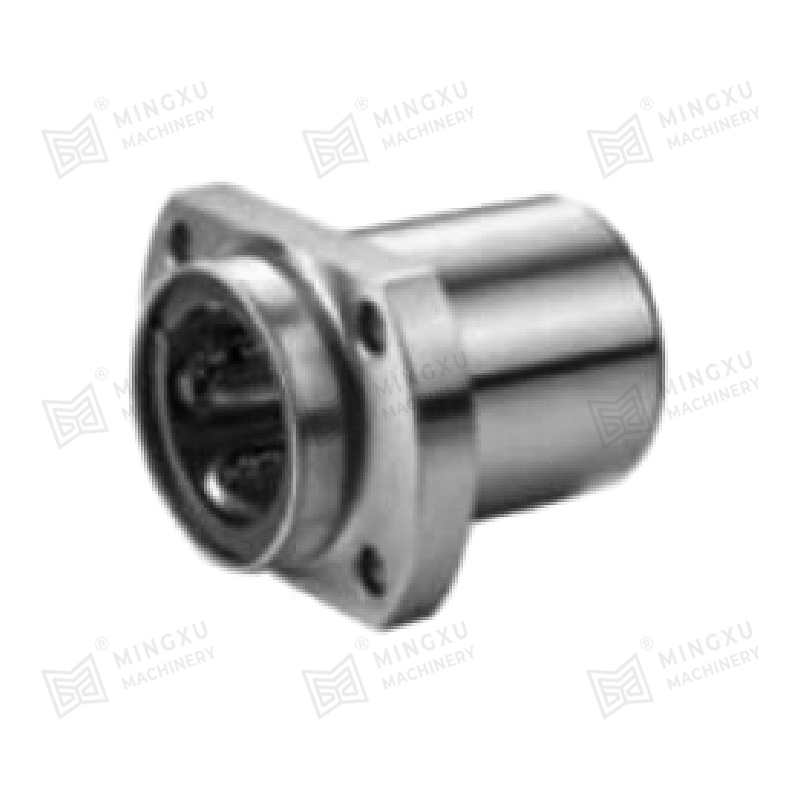

LMFP/LMKP/LMHP Pilot flenset lineær bevegelsesbæring

Pilotflenset lineær bevegelseslager er konstruert med en allsidig glidemekanisme som kan inkorporere enten et presisjonsmaskinert skyvehjul, høykapasitetsrulle, nålrullenhet eller en spesialisert glideplate, avhengig av applikasjonskrav. Denne kjernedesignet forbedres ytterligere av en integrert ytre sfærisk overflate og en solid monteringsflens. Et sentralt kjennetegn ved denne lageret er dens optimaliserte interne geometri, som inkluderer nøyaktig definert trykk- og kontaktvinkler. Disse vinklene er nøye kalibrert for å gjøre det mulig for lageret å effektivt håndtere betydelige aksiale belastninger mens de opprettholder eksepsjonell strukturell stivhet og rotasjonsnøyaktighet gjennom driftssyklusen.

Flensekomponenten spiller en avgjørende rolle ved å tilveiebringe et robust festegrensesnitt, slik at lageret kan festes sikkert til maskinverktøyrammer, utstyrshus eller strukturelle støtter med minimal justeringsinnsats. Denne lageret utmerker seg i krevende industrielle miljøer der motstand mot tunge aksiale krefter og presis rotasjonskontroll er essensiell, noe

Få et tilbud

PREV：LMFP…L/LMKP…L/LMHP…L dobbel-bred-posisjon-pilot-flenslager med lineær bevegelse NEXT：LMF…L/LMK…L/LMH…L dobbeltbredt flenslager med lineær bevegelse

produkt introduksjon
Parameter
Materialbeskrivelse
Kontakt oss

Produktfunksjoner

1 Kan arbeide lenge under oljefrie forhold.

2 Mer egnet for arbeidsforhold med lav hastighet og tung belastning, med god slitestyrke og ekstremt lav frikt.

3 Egnet for situasjoner hvor oljefilm er vanskelig å danne, som frem- og tilbakegående, roterende og intermitterende bevegelser.

4 Motstandsdyktig mot korrosjon og oksidasjon.

5 Vedlikeholdsfri og lang levetid.

Hvorfor velge oljefrie lagre

Reduser produksjonskostnadene

Det er ikke behov for oljetilførselsanordning, oljeinjeksjonshull eller olje groove-behandling, noe som i stor grad kan spare produksjonskostnader.

Reduser driftskostnadene

Det reduserer bruken av smøreolje betydelig, reduserer vedlikehold av utstyr, og unngår skjulte farer forårsaket av utilstrekkelig oljetilførsel, og reduserer effektivt driftskostnader.

Forkort designtiden

Den oljefrie designen forenkler produktstrukturen og sparer effektivt designtid. Vi er profesjonelle ODM Leverandører av LMFP/LMKP/LMHP Pilot flenset lineær bevegelsesbæring

Bidrar til miljøvern

Det kreves ingen resirkulering av spillolje, noe som også er gunstig for miljøvernet.

Søknadsfelt

Høy temperatur

·Stålfabrikk

·Smelteovn

·Tørkeutstyr

· Bakeovn

· Varmekontroller

Vanntett

·Damport

·Vannpumpe

·Væskebryterstruktur

·Offshore strukturer

·Dokk- og siltmaskinutstyr

Kjemisk industri

· Kjemisk fabrikk

· Galvaniseringsutstyr

· Avløpsrenseutstyr

· Fargemaskineri

· Olje- og kjemisk raffineringsutstyr

Energi

·Vindkraft

·Ny energi

Skip

·Dekkskran

·Anker

·Lukedeksel

·Rorarm

·Løftemaskineri og løfteringutstyr

Bilproduksjon

·Stempelform

·Sveisestruktur

· Male- og tørkelinje

· Transportbånd av metall

·Maskinverktøy

Tung industri

· Maskiner for stålrørfabrikk

·Dekk- og papirfabrikker

·Kraftverk

· Tilkoblingsbryter for støpeinjeksjonsmaskineri

Konstruksjon, gruvedrift, lasting

·Blandere, kverner, pulveriseringsmaskiner

·Konstruksjons-maskineri

· Gruveutstyr

· Vevstangslagere

Bruer og heisskinner

·Brolager

·Bjelker, broer, hengebroer

· Kjernekraftreaktorer

·Damp-generator

LMF (K) P ··· UU (harpiksholder)

Denne typen er en metrisk dimensjonsserie som er mye brukt i ENsia og
andre land.

ENlle modeller kan gjøres med nikkelbelagt i henhold til kundenes krav, med funksjon av rust-sikret.


LMFP ··· UU	LMKP ··· UU

Nominell aksel diameter mm	LMFP ··· UU	Vekt (9)	LMKP ··· UU	Vekt (g)	Store dimensjoner og toleranse
					dr		D		L
					mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm
6	Lmfp6uu	24	Lmkp6uu	18	6	0 -9	12	0 -13	19	± 300
8	Lmfp8uu	37	Lmkp8uu	29	8		15		24
10	LMFP10UU	72	LMKP10UU	52	10		19		29
12	LMFP12UU	76	Lmkp12uu	57	12		21	0 -16	30	0 -200
13	LMFP13UU	88	Lmkp13uu	72	13		23		32
16	LMFP16UU	120	Lmkp16uu	104	16		28		37
20	LMFP20UU	180	LMKP20UU	145	20	0 -10	32	0 -19	42
25	LMFP25UU	340	Lmkp25uu	300	25		40		59	0 -300
30	LMFP30UU	470	LMKP30UU	375	30		45		64
35	Lmfp35uu	650	Lmkp35uu	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1.060	Lmkp40uu	880	40		60		80
50	LMFP50UU	2.200	LMKP50UU	2000	50		80		100
60	LMFP60UU	3000	Lmkp60uu	2.560	60	0 -15	90	0 -25	110

Store dimensjoner og toleranse								Eksentrisitet μm	Kvadens μm	Grunnleggende belastningsvurdering
Flens										Grunnleggende belastningsvurdering
jeg mm	Df mm	K mm	t mm	DP mm	X mm	Y mm	Z mm			Dynamisk C n	Statisk Co n
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1.570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1.670	3.140
13	96	75	13	78	9	14	8.1			2.160	4.020
13	116	92	13	98	9	14	8.1			3.820	7.940
18	134	106	18	112	11	17	11.1	25	25	4.700	10.000

LMF (K) P ··· Ga (høye temperaturresistent holder)

Denne typen er en metrisk dimensjonsserie som er mye brukt i Asia og andre land.

Alle modeller kan gjøres med nikkelbelagt i henhold til kundenes krav, med funksjon av rust-sikret.


LMFP ··· Ga		LMKP ··· GA

Nominell aksel diameter mm	LMFP ··· Ga	Vekt (g)	LMKP ··· GA	Vekt (g)	Store dimensjoner og toleranse
					dr		D		L
					mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm
6	LMFP6GA	25.3	Lmkp6ga	19.3	6	0 -9	12	0 -13	19	± 300
8	LMFP8GA	39.3	Lmkp8ga	31.3	8		15		24
10	LMFP10GA	74.5	LMKP10GA	54.5	10		19		29
12	LMFP12GA	81.2	Lmkp12ga	62.2	12		21	0 -16	30	0 -200
13	LMFP13GA	95	Lmkp13ga	79	13		23		32
16	LMFP16GA	137	LMKP16GA	121	16		28		37
20	LMFP20GA	205	LMKP20GA	170	20	0 -10	32	0 -19	42
25	LMFP25GA	402	LMKP25GA	362	25		40		59	0 -300
30	LMFP30GA	546	LMKP30GA	451	30		45		64
35	Lmfp35ga	789	Lmkp35ga	659	35	0 -12	52	0 -22	70
40	LMFP40GA	1 205	LMKP40GA	1.025	40		60		80
50	LMFP50GA	2.200	LMKP50GA	2000	50		80		100
60	LMFP60GA	3000	LMKP60GA	2.560	60	0 -15	90	0 -25	110

Store dimensjoner og toleranse								Eksentrisitet μm	Kvadens μm	Grunnleggende belastningsvurdering
Flens										Grunnleggende belastningsvurdering
jeg mm	Df mm	K mm	t mm	DP mm	X mm	Y mm	Z mm			Dynamisk C n	Statisk Co n
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1.570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1.670	3.140
13	96	75	13	78	9	14	8.1			2.160	4.020
13	116	92	13	98	9	14	8.1			3.820	7.940
18	134	106	18	112	11	17	11.1	25	25	4.700	10.000

LMHP ··· UU (harpiksholder)

Denne typen er en metrisk dimensjonsserie som er mye brukt i Asia og andre land.

Alle modeller kan gjøres med nikkelbelagt i henhold til kundenes krav, med funksjon av rust-sikret.

Nominell aksel diameter mm	LMHP ··· UU	Vekt (g)	Store dimensjoner og toleranse
			dr		D		L
			mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm
6	Lmhp6uu	21	6	0 -9	12	0 -13	19	± 300
8	Lmhp8uu	33	8		15		24
10	LMHP10UU	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	LMHP13UU	81	13		23		32
16	LMHP16UU	112	16		28		37
20	LMHP20UU	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	Lmhp35uu	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2.037	50		80		100

Store dimensjoner og toleranse									Eksentrisitet μm	Kvadens μm	Grunnleggende belastningsvurdering
Flens											Grunnleggende belastningsvurdering
jeg mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisk CN	Statisk Con
5	28	18	5	20	-	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	-	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1.180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1.370
8	62	46	8	40	32	5.5	9	5.1			980	1.570
10	74	51	10	49	35	6.6	11	6.1			1.570	2.740
10	82	58	10	55	38	6.6	11	6.1	20	20	1.670	3.140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4.020
13	116	86	13	80	56	9	14	8.1			3.820	7.940

LMHP ··· GA (høy temperaturresistent holder)

Denne typen er en metrisk dimensjonsserie som er mye brukt i Asia og andre land.

Alle modeller kan gjøres med nikkelbelagt i henhold til kundenes krav, med funksjon av rust-sikret.


LMHP ··· GA

Nominell aksel diameter mm	LMHP ··· Ga	Vekt (g)	Store dimensjoner og toleranse
			dr		D		L
			mm	Toleranse μm	mm	Toleranse μm	mm	Toleranse μm
6	LMHP6GA	22.3	6	0 -9	12	0 -13	19	± 300
8	LMHP8GA	35.3	8		15	0 -13	24
10	LMHP10GA	65.5	10		19	0 -16	29
12	LMHP12GA	73.2	12		21		30	0 -200
13	LMHP13GA	88	13		23		32
16	LMHP16GA	129	16		28		37
20	LMHP20GA	192	20	0 -10	32	0 -19	42
25	LMHP25GA	387	25		40		59	0 -300
30	LMHP30GA	464	30		45		64
35	Lmhp35ga	679	35	0 -12	52	0 -22	70
40	LMHP40GA	1.065	40	0 -12	60	0 -22	80
50	LMHP50GA	2.037	50		80		100

Store dimensjoner og toleranse									Eksentrisitet μm	Kvadrat μm	Grunnleggende belastningsvurdering
Flens											Grunnleggende belastningsvurdering
jeg mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisk C n	Statisk Co n
5	28	18	5	20	-	3.5	6	3.1	12	12	206	265
5	32	21	5	24	-	3.5	6	3.1			274	392
6	40	25	6	29	-	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1.180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1.370
8	62	46	8	40	32	5.5	9	5.1			980	1.570
10	74	51	10	49	35	6.6	11	6.1			1.570	2.740
10	82	58	10	55	38	6.6	11	6.1	20	20	1.670	3.140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4.020
13	116	86	13	80	56	9	14	8.1			3.820	7.940

Materialesammensetning og egenskaper
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Tetthet	8.0	8.9	7.8	8.9	8.0
Hardhet HB	>210	>70	>150	>95	>250
Strekkfasthet N/mm²	>750	>200	>600	>260	>800
Flyttestyrke N/mm²	>450	>90	>260	>150	>450
Forlengelse%	>12	>15	>10	>৪	>800
Koeffisient for lineær ekspansjon 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Begrense temperatur ℃	-40~300	-40~400	-40~400	-40~400	-40~150
Maks. Last N/mm²	100	60	50	70	120
Maks. Hastighet (Tørr) m/min	15	10	20	10	15
Maks.PV N/mm²*m/min	200	60	60	80	200
Komprimering av permanent deformasjon 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Stor etterspørsel med spesielle materialer er tilgjengelig.

Base Material Interchange
Materialkoder	Kina merkevarer GB1176-87	Internasjonal ISO 1338	Tyskland DIN	Japan JIS	Amerika ASTM(UNS)	England BS	Italia JM	Gjeldende betingelser
JDB støpt bronse	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Høy belastning, lav hastighet Vanlig brukt
JDB-1 Bronse	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mellomlast, lav hastighet Vanlig brukt
JDB-2 Bronse	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mellomlast, middels hastighet, Vanlig brukt
JDB-3 Bronse	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mellomlast, lav hastighet, Vanlig brukt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over høy belastning, lav hastighet, Høy belastning brukt

Solid smøremiddel
Smøremiddel	Egenskaper	Typisk bruk
SL1 Legg til grafitt	Utmerket motstand mot kjemikalier angrep og lav friksjon, temperaturgrense 400 ℃	Passer til generelle maskiner og under atmosfæren
SL4 PTFE tillegg	Laveste friksjon og god vannsmøring, temperaturgrense 300 ℃	Skip, hydraulisk turbin, gassturbin, etc.
