Engelsk
Español
ZCuAl10Fe5Ni5 er en høyfast, svært korrosjonsbestandig aluminiumsbronselegering som er mye brukt i ekstreme korrosjonsmiljøer som marineteknikk, skip, avsalting av sjøvann og kjemisk utstyr. Mingxu Machinery bruker denne legeringen som basismateriale og legger den inn med polytetrafluoretylen (PTFE) komposittsmøresøyler, og skaper et høyytelses glidelager eller bøssing som kombinerer eksepsjonell korrosjonsmotstand, utmerket bæreevne og langvarige selvsmørende egenskaper. Den er egnet for bruksområder som involverer høy saltspray, langvarig nedsenking i sjøvann og vedlikeholdsfri drift.
Mingxu Machinery analyserer systematisk de tekniske fordelene og den tekniske anvendeligheten til denne komposittstrukturen fra saltspraymotstand, sjøvannskorrosjonsbestandighet og selvsmørende ytelse.
1. Materialsammensetning og strukturell oversikt
- Grunnmateriale: ZCuAl10Fe5Ni5
- Nasjonal standardkarakter: GB/T 1176-2013 Støpt kobber og kobberlegeringer
- Sammensetning: Ca. 10 % Al, 5 % Fe, 5 % Ni, resten Cu
- Nøkkelegenskaper: Høy styrke, høy hardhet, utmerket elektrokjemisk korrosjonsbestandighet
- Smørekomponenter: PTFE kompositt smøresøyler
- Materiale: Modifisert PTFE
- Funksjon: Kontinuerlig selvsmøring, redusert friksjonskoeffisient, forebygging av tørrfriksjon

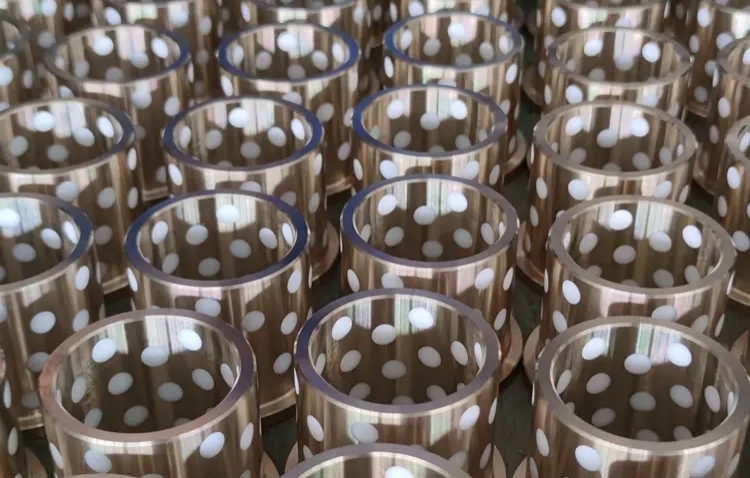

- Struktur: Hull boret på bronsematrisen med ≤30 % overflatedekning, PTFE-søyler presset inn, og danner "metall-bærende solid smøring"-konfigurasjon
2. Saltspraymotstand
Ytelse: Utmerket
ZCuAl10Fe5Ni5 viser betydelig høyere saltspraymotstand enn tinnbronse og messing.
Teststandard: GB/T 10125-2021 / ISO 9227 (NSS)
Resultat: Ingen rød rust eller groper etter 1000 timer; oksidfilm forblir kompakt og stabil.
Mekanisme
- Tett Al2O3 NiO-oksidfilm blokkerer Cl⁻-penetrering
- Lav galvanisk korrosjonstendens
- Fe og Ni foredler korn og forbedrer korrosjonslikheten
Gjelder for kystkraftverk, offshoreplattformer og skip uten ekstra belegg.
3. Korrosjonsbestandighet i sjøvann
Ytelse: Enestående
- Ensartet korrosjonshastighet: < 0,025 mm/år
- Lav pitting- og sprekk-korrosjonsfølsomhet (≤3 m/s flow)
- Utmerket erosion-corrosion resistance
- Kobberioner hemmer mikrobiell vekst
Ingeniørsaker
- Skipsrorlagre i drift i 8 år i Sør-Kina og Øst-Kinahavet
- Avsaltningspumper som tåler opptil 19 000 ppm Cl⁻
- Offshore løftemekanismer utsatt for tidevannssykling uten korrosjon
Egnet for langvarig nedsenking i sjøvann og bruk av tidevannssone.
4. Selvsmørende ytelse
Ytelse: Effektiv, slitesterk, lav friksjon
- Friksjonskoeffisient: 0,04–0,12 (så lavt som 0,06 i vann)
- Svært lavt startmoment
- PV-grense: 2,5–3,5 MPa·m/s
- Kortsiktig tørrløpsevne
- Levetid: 5–10 år
Arbeidsmekanisme
- Innledende PTFE-overføringsfilmdannelse
- Vann PTFE emulgert smøring under sjøvannspyling
- Kobberbase sprer varme og beskytter PTFE
- Kontinuerlig selvforsyning ettersom søyler slites
Forholdsregler
- Unngå temperaturer >260°C for å forhindre nedbrytning av PTFE
- Bruk filtrering i sandholdig sjøvann for å begrense slitasje
5. Typiske applikasjonsscenarier
- Skipsbygging: rorpinner, propellstøtter, ankervinsjhengsler
- Offshoreplattformer: vinsjlagre, løfteforinger
- Avsaltningsutstyr: høytrykkspumpegjennomføringer
- Offshore vindkraft: pitch and yaw glidende pivoter
- Havnemaskineri: portalkraner og styreskiver
6. Standarder og testing
Materialstandarder:
- GB/T 1176-2013 Støpt kobber og kobberlegeringer
- ASTM B505 / B508 Aluminium Bronse
Korrosjonstesting:
- GB/T 10125-2021 Saltspraytest
- GB/T 17848-1999 Sjøvannskorrosjonsmetode
Friksjonstesting:
- GB/T 3960-2016 Glidefriksjonstest
- M200 PV testreferanse
7. Sammendrag
ZCuAl10Fe5Ni5 PTFE-komposittlagrene fra Zhejiang Mingxu demonstrerer toppytelse for ekstreme marine og korrosive miljøer:
- 1000 timers saltspraybestandighet
- Overlegen sjøvannskorrosjons- og erosjonsbestandighet
- Ultralav friksjon og pålitelig langsiktig selvsmøring
Zhejiang Mingxu Machinery Manufacturing Co., Ltd. spesialiserer seg på kobberlegering og selvsmørende lagre med omfattende ingeniørerfaring. For henvendelser, kontakt: [email protected]
Kontakt oss
